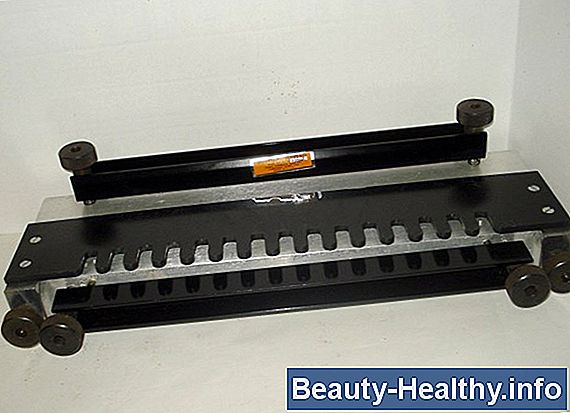

Sears Dovetail Jig Instruksjoner

Sears Dovetail Jig Instruksjoner

Sears svalehalejig er en benk-montert svalehale-jig som gjør at trearbeideren kan lage gjennom svalehaler, samt flush, offset og raffinerte halvblinde svalehaler. Sears svalehalejig er utformet for å holde et brett sikkert mens en ruter med en styreskjær er guidet gjennom pinnens pinn, først kutte tappene i svalehalen, etterfulgt av haler. Sears svalehalepotter kan brukes til å skjære gjennom svalehaler, den mest brukte typen svalehalefeste.

Fest en styrekrage til basen av ruteren. Sett inn en svalehale-routerbit i ruteren, og juster skjærebredden til å være lik tykkelsen til brettet, i hvilket tappene på svalehalefeste blir kuttet.

Klem et stykke skrap tre i toppklampen på svalehalejiggen, slik at forkanten av brettet spiler seg med forsiden av jiggen.

Sett inn brettet på hvilket tappene vil bli kuttet inn i frontklemmen på svalehalejiggen. Skyv brettet opp til kanten er flush med toppen av skrotplaten installert i forrige trinn, og stram klemmen for å holde brettet.

Sett styremalen inn i toppen av svalehalejiggen, med firkantpinnene vendt mot jiggens front.

Slå på ruteren og legg grunnen til ruteren flatt på malen. Lør ruteren litt gjennom tappene i jiggen, ved hjelp av kragen på ruteren for å styre ruteren gjennom malen. Ikke tving ruteren, men la ruteren glide gjennom skogen når du klipper tappene på svalehalefeste. Når du har fullført alle tappene, løfter du ruteren fra malen og slår av ruteren.

Fjern malen fra svalehalepinnen. Løsne klemmene på forsiden av svalehalejiggen, og fjern pinplaten. Sett inn et annet brett for halebrettet inn i frontklemmen til kanten er flush med skrotplaten på toppen av jiggen, og stram frontklemmen.

Bytt ut svalehalebiten i ruteren for en 1/2-tommers rettskjærende bit. Juster skjæredybden til samme tykkelse som brettet blir kuttet.

Installer malen med de vinklede fingrene i toppen av svalehalen. Slå på ruteren, og legg basisen på ruteren på toppen av malen. Løs ruteren gjennom de vinklede fingrene, ved hjelp av kragen for å lede ruteren gjennom malen for å kutte svalehaler i arbeidsstykket. Ikke tving biten gjennom skogen. Etter å ha fullført haler, løft ruteren av malen og slå av ruteren.

Fjern brettet med svalehaler fra forsiden av jiggen. Sett pinnene fra pinnbrettet inn i svalehaler som du bare har kuttet for å teste feste av svalehalefeste.
